3 堆内存管理

3.1 简介

3.1.1 先决条件

要使用 FreeRTOS，前提是具备合格的 C 编程能力，因此本章假定读者熟悉如下概念：

构建 C 项目时各个编译与链接阶段的区别。
什么是栈和堆。
标准 C 库中的 malloc() 与 free() 函数。

3.1.2 范围

本章涵盖：

FreeRTOS 在何时分配 RAM。
FreeRTOS 提供的五种示例内存分配方案。
如何选择合适的内存分配方案。

3.1.3 在静态与动态内存分配之间切换

后续章节会介绍任务、队列、信号量、事件组等内核对象。保存这些对象所需的 RAM 可以在编译期静态分配，也可以在运行时动态分配。动态分配可减少设计和规划工作量、简化 API，并最小化 RAM 占用。静态分配则更具确定性，无需处理内存分配失败，并消除了堆碎片风险（即堆中总空闲内存足够，但没有一块可用的连续内存）。

仅当在 FreeRTOSConfig.h 中将 configSUPPORT_STATIC_ALLOCATION 设置为 1 时，才会提供使用静态分配内存创建内核对象的 FreeRTOS API。仅当在 FreeRTOSConfig.h 中将 configSUPPORT_DYNAMIC_ALLOCATION 设置为 1 或保持未定义时，才会提供使用动态分配内存创建内核对象的 FreeRTOS API。两个常量同时设为 1 是合法的。

关于 configSUPPORT_STATIC_ALLOCATION 的更多信息见 3.4 节使用静态内存分配。

3.1.4 使用动态内存分配

动态内存分配是 C 编程中的概念，并非 FreeRTOS 或多任务特有概念。之所以与 FreeRTOS 相关，是因为内核对象可选择通过动态内存来创建，而通用的 C 库 malloc() 与 free() 可能因以下一个或多个原因并不适用：

在小型嵌入式系统上并不总是可用。
实现体积可能较大，会占用宝贵的代码空间。
通常不是线程安全的。
不具确定性；每次调用执行所需时间可能不同。
可能发生碎片问题（堆中空闲内存足够，但没有可用连续块）。
可能使链接器配置更复杂。
若允许堆空间增长到与其他变量使用的内存重叠，可能导致难以调试的错误。

3.1.5 动态内存分配选项

FreeRTOS 早期版本使用内存池分配方案：在编译期预分配不同大小的内存块池，然后由内存分配函数返回这些块。虽然块分配在实时系统中很常见，但它已从 FreeRTOS 中移除，因为在极小型嵌入式系统中其 RAM 利用率低，导致大量支持请求。

FreeRTOS 现在将内存分配视为可移植层的一部分（而非核心代码的一部分）。原因是不同嵌入式系统对动态内存分配和时序的要求不同，单一算法只会适用于一部分应用。此外，将动态内存分配从核心代码中分离后，应用开发者可在需要时提供自己的特定实现。

当 FreeRTOS 需要 RAM 时，它调用 pvPortMalloc() 而不是 malloc()。同样，当 FreeRTOS 释放先前分配的 RAM 时，它调用 vPortFree() 而不是 free()。 pvPortMalloc() 的原型与标准 C 库 malloc() 相同，vPortFree() 的原型与标准 C 库 free() 相同。

pvPortMalloc() 与 vPortFree() 是公开函数，因此应用代码也可以直接调用。

FreeRTOS 提供了 pvPortMalloc() 与 vPortFree() 的五种示例实现，本章都会说明。FreeRTOS 应用既可以使用其中一种示例实现，也可以提供自定义实现。

这五个示例分别定义在 heap_1.c、heap_2.c、heap_3.c、 heap_4.c 和 heap_5.c 中，这些文件都位于 FreeRTOS/Source/portable/MemMang 目录下。

3.2 示例内存分配方案

3.2.1 Heap_1

在小型、专用嵌入式系统中，常见做法是在启动 FreeRTOS 调度器之前就创建任务和其他内核对象。此时，内核仅会在应用开始执行任何实时功能之前（动态）分配内存，且这些内存会在应用整个生命周期内保持分配状态。这意味着所选分配方案无需考虑确定性和碎片等复杂问题，而可优先考虑代码体积与简洁性等属性。

Heap_1.c 实现了一个非常基础的 pvPortMalloc() 版本，且未实现 vPortFree()。从不删除任务或其他内核对象的应用可以考虑使用 heap_1。某些商业关键和安全关键系统本来会禁止动态内存分配，但也可能采用 heap_1。关键系统通常禁止动态内存分配，是因为它可能带来非确定性、内存碎片和分配失败等不确定性。而 heap_1 始终是确定性的，且不会产生内存碎片。

heap_1 对 pvPortMalloc() 的实现方式很简单：每次调用时，都从一个名为 FreeRTOS heap 的 uint8_t 数组中切出一个更小的块。 FreeRTOSConfig.h 中的 configTOTAL_HEAP_SIZE 常量用于设置该数组的字节大小。将堆实现为静态分配数组会让 FreeRTOS 看起来占用了大量 RAM，因为堆成为了 FreeRTOS 数据的一部分。

每个动态分配的任务都会触发两次 pvPortMalloc() 调用：第一次分配任务控制块（TCB），第二次分配任务栈。图 3.1 展示了随着任务创建，heap_1 如何对该数组进行切分。

参见图 3.1：

A 显示创建任何任务之前的数组状态整个数组都是空闲的。
B 显示创建一个任务之后的数组状态。
C 显示创建三个任务之后的数组状态。

图 3.1 每次创建任务时，从 heap_1 数组中分配 RAM

3.2.2 Heap_2

heap_2 已被 heap_4 取代，后者功能更完善。出于向后兼容，heap_2 仍保留在 FreeRTOS 发行包中，但不建议在新设计中使用。

heap_2.c 同样通过切分由 configTOTAL_HEAP_SIZE 定义大小的数组来工作。它使用最佳适配（best-fit）算法进行分配，并且与 heap_1 不同，它实现了 vPortFree()。同样地，将堆实现为静态分配数组会让 FreeRTOS 看起来占用了大量 RAM，因为堆成为了 FreeRTOS 数据的一部分。

最佳适配算法确保 pvPortMalloc() 使用与请求字节数最接近的空闲内存块。例如，考虑如下场景：

堆中有三个空闲内存块，大小分别为 5 字节、25 字节和 100 字节。
pvPortMalloc() 请求 20 字节 RAM。

能够容纳请求大小的最小空闲块是 25 字节块，因此 pvPortMalloc() 会先将 25 字节块切分为 20 字节和 5 字节两个块，然后返回指向 20 字节块的指针¹。新的 5 字节块仍可供后续 pvPortMalloc() 调用使用。

与 heap_4 不同，heap_2 不会把相邻空闲块合并成更大的单块，因此比 heap_4 更容易出现碎片。不过，如果分配并随后释放的块始终大小相同，碎片就不是问题。

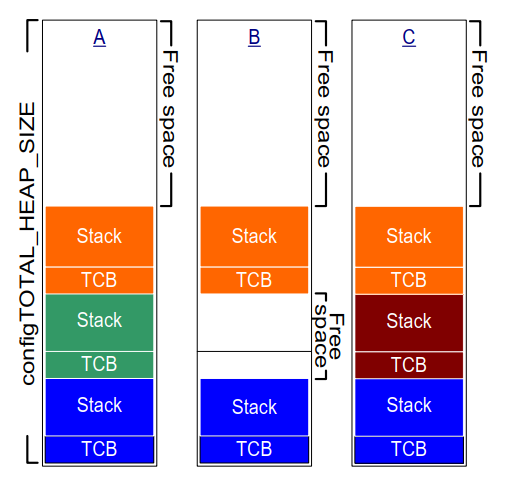

图 3.2 随着任务的创建与删除，从 heap_2 数组中分配并释放 RAM

图 3.2 展示了在任务被创建、删除、再次创建时，最佳适配算法如何工作。参见图 3.2：

A 显示分配了三个任务后的数组状态。数组顶部仍有一大块空闲块。
B 显示删除其中一个任务后的数组状态。数组顶部的大空闲块仍在。另外还新增了两个较小空闲块，它们此前保存被删除任务的 TCB 和栈。
C 显示再次创建一个任务后的状态。创建该任务时， xTaskCreate() API 函数内部调用了两次 pvPortMalloc()：一次分配新 TCB，一次分配任务栈。本书 3.4 节会介绍 xTaskCreate()。

每个 TCB 大小都相同，因此最佳适配算法会复用先前被删除任务 TCB 所在的 RAM 块来存放新任务的 TCB。

如果新任务分配的栈大小与先前删除任务的栈大小相同，则最佳适配算法也会复用先前栈所在 RAM 块来存放新任务栈。

数组顶部那块更大的未分配内存保持不变。

heap_2 不具确定性，但其速度仍快于大多数标准库 malloc()/free() 实现。

3.2.3 Heap_3

heap_3.c 使用标准库 malloc() 与 free()，因此堆大小由链接器配置决定，而不使用 configTOTAL_HEAP_SIZE 常量。

heap_3 通过在执行期间临时挂起 FreeRTOS 调度器，使 malloc() 和 free() 变为线程安全。第 8 章资源管理会介绍线程安全和调度器挂起。

3.2.4 Heap_4

与 heap_1 和 heap_2 一样，heap_4 通过把一个数组切分成小块来工作。同前，数组为静态分配，并由 configTOTAL_HEAP_SIZE 确定大小，因此堆作为 FreeRTOS 数据的一部分会让 FreeRTOS 看起来占用较多 RAM。

heap_4 使用首次适配（first-fit）算法分配内存。与 heap_2 不同， heap_4 会将相邻的空闲内存块合并（coalesce）为一个更大的块，从而降低内存碎片风险。

首次适配算法确保 pvPortMalloc() 使用第一个足够容纳请求字节数的空闲块。例如，考虑如下场景：

堆中有三个空闲内存块，按它们在数组中的出现顺序，分别是 5 字节、200 字节和 100 字节。
pvPortMalloc() 请求 20 字节 RAM。

第一个能容纳请求大小的空闲块是 200 字节块，所以 pvPortMalloc() 会先把 200 字节块切分为 20 字节和 180 字节两个块²，然后返回指向 20 字节块的指针。新的 180 字节块仍可供后续 pvPortMalloc() 调用使用。

heap_4 会将相邻空闲块合并为更大的单块，从而降低碎片风险，这使它适合反复分配和释放不同大小 RAM 块的应用。

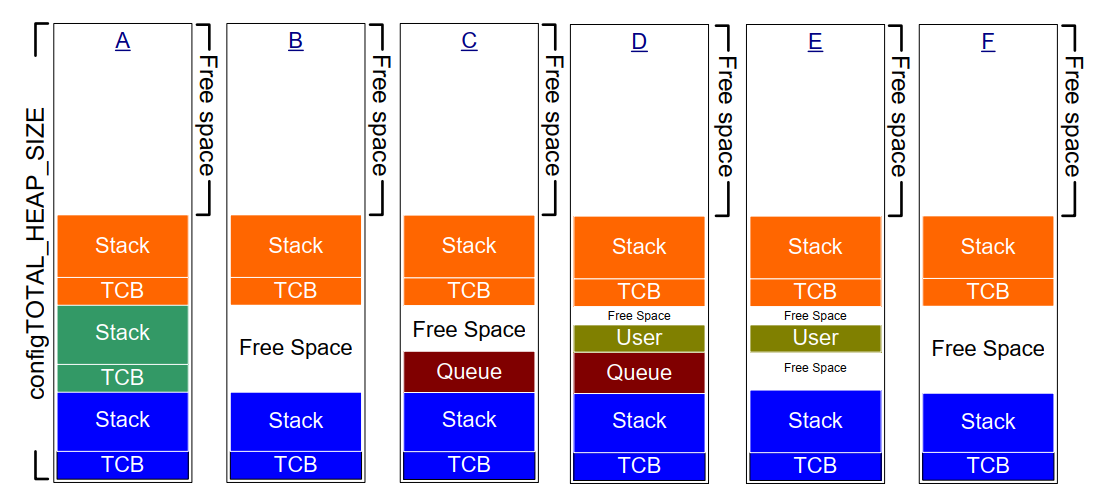

图 3.3 从 heap_4 数组中分配与释放 RAM

图 3.3 展示了带内存合并的 heap_4 首次适配算法如何工作。参见图 3.3：

A 显示创建三个任务后的数组状态。数组顶部仍有一大块空闲块。
B 显示删除其中一个任务后的数组状态。数组顶部的大空闲块仍在。在被删除任务原先 TCB 和栈所在位置，又出现了一个空闲块。与 heap_2 示例不同，heap_4 会把此前分别存放被删除任务 TCB 和栈的两个内存块合并成更大的单个空闲块。
C 显示创建一个 FreeRTOS 队列后的状态。本书 5.3 节介绍用于动态分配队列的 xQueueCreate() API。 xQueueCreate() 会调用 pvPortMalloc() 分配队列所需 RAM。由于 heap_4 使用首次适配算法，pvPortMalloc() 会从第一个足够大的空闲 RAM 块中分配队列所需内存；在图 3.3 中，该块就是删除任务后释放的 RAM。队列并未耗尽该空闲块，因此该块会被一分为二，未使用部分仍可供后续 pvPortMalloc() 调用使用。
D 显示应用代码直接调用 pvPortMalloc()（而非间接调用 FreeRTOS API）之后的状态。用户分配块足够小，可放入第一个空闲块，即位于队列所分配内存与其后 TCB 所分配内存之间的那一块。

由删除任务释放出的内存此时被分成三个独立块：第一块存放队列，第二块存放用户分配内存，第三块仍为空闲。

E 显示删除队列后的状态；删除队列会自动释放其占用内存。这时用户分配块两侧都出现了空闲内存。
F 显示释放用户分配内存后的状态。用户分配块先前占用的内存已与其两侧空闲内存合并，形成一个更大的单一空闲块。

heap_4 不具确定性，但速度快于大多数标准库 malloc()/free() 实现。

3.2.5 Heap_5

heap_5 使用与 heap_4 相同的分配算法。与只能从单个数组分配内存的 heap_4 不同，heap_5 可以把多个相互分离的内存空间合并为一个堆。当 FreeRTOS 所运行系统提供的 RAM 在内存映射中不是单个连续块时， heap_5 会非常有用。

3.2.6 初始化 heap_5：vPortDefineHeapRegions() API 函数

vPortDefineHeapRegions() 通过指定每个独立内存区的起始地址与大小，来初始化由 heap_5 管理的堆。heap_5 是唯一一个需要显式初始化的内置堆分配方案，且在调用 vPortDefineHeapRegions() 之前不能使用。这意味着任务、队列、信号量等内核对象在此调用之前都不能动态创建。

void vPortDefineHeapRegions( const HeapRegion_t * const pxHeapRegions );

清单 3.1 vPortDefineHeapRegions() API 函数原型

vPortDefineHeapRegions() 仅接收一个参数：HeapRegion_t 结构体数组。每个结构体定义一个将成为堆组成部分的内存块起始地址与大小整个结构体数组共同定义完整堆空间。

typedef struct HeapRegion
{
    /* The start address of a block of memory that will be part of the heap.*/
    uint8_t *pucStartAddress;

    /* The size of the block of memory in bytes. */
    size_t xSizeInBytes;

} HeapRegion_t;

清单 3.2 HeapRegion_t 结构体

参数：

pxHeapRegions

指向 HeapRegion_t 结构体数组起始位置的指针。每个结构体定义一个将成为堆组成部分的内存块起始地址和大小。

数组中的 HeapRegion_t 结构体必须按起始地址升序排列；描述最低起始地址内存区的 HeapRegion_t 必须位于数组首位，描述最高起始地址内存区的 HeapRegion_t 必须位于数组末位。

用一个 HeapRegion_t 结构体标记数组结束，该结构体的 pucStartAddress 成员应设置为 NULL。

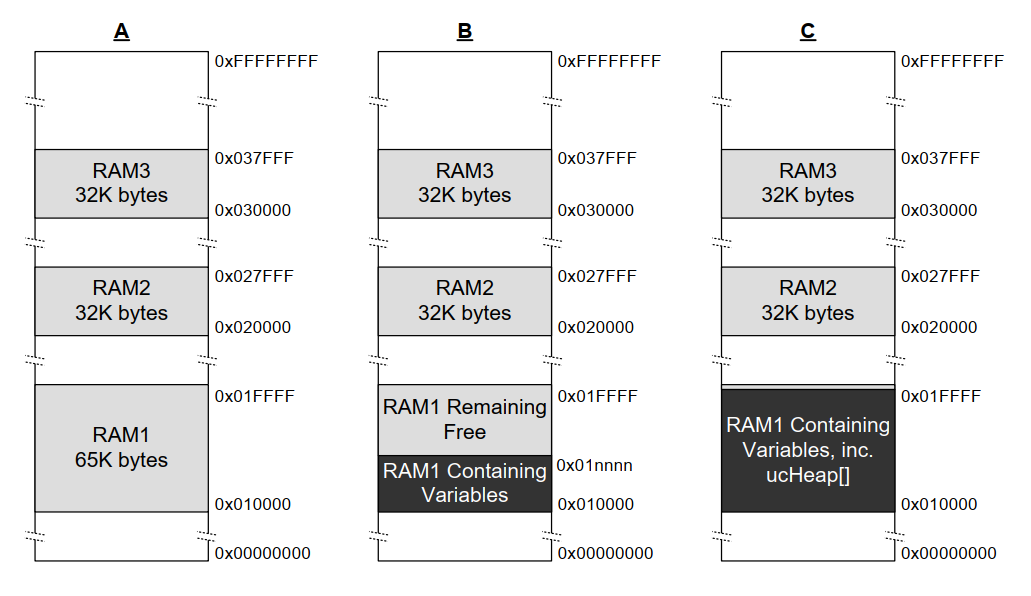

举例来说，考虑图 3.4 A 所示的假想内存映射，其中包含三个彼此分离的 RAM 块：RAM1、RAM2 和 RAM3。假定可执行代码放在只读存储器中，图中未画出该部分。

图 3.4 内存映射

清单 3.3 给出了一个 HeapRegion_t 结构体数组，该数组整体描述了这三个 RAM 块的全部范围。

/* Define the start address and size of the three RAM regions. */
#define RAM1_START_ADDRESS ( ( uint8_t * ) 0x00010000 )
#define RAM1_SIZE ( 64 * 1024 )

#define RAM2_START_ADDRESS ( ( uint8_t * ) 0x00020000 )
#define RAM2_SIZE ( 32 * 1024 )

#define RAM3_START_ADDRESS ( ( uint8_t * ) 0x00030000 )
#define RAM3_SIZE ( 32 * 1024 )

/* Create an array of HeapRegion_t definitions, with an index for each
   of the three RAM regions, and terminate the array with a HeapRegion_t
   structure containing a NULL address. The HeapRegion_t structures must
   appear in start address order, with the structure that contains the
   lowest start address appearing first. */
const HeapRegion_t xHeapRegions[] =
{
    { RAM1_START_ADDRESS, RAM1_SIZE },
    { RAM2_START_ADDRESS, RAM2_SIZE },
    { RAM3_START_ADDRESS, RAM3_SIZE },
    { NULL,               0         } /* Marks the end of the array. */
};

int main( void )
{
    /* Initialize heap_5. */
    vPortDefineHeapRegions( xHeapRegions );

    /* Add application code here. */
}

清单 3.3 共同完整描述 3 个 RAM 区域的 HeapRegion_t 结构体数组

尽管清单 3.3 对 RAM 的描述是正确的，但它并非可用示例，因为它把所有 RAM 都分配给了堆，导致没有 RAM 留给其他变量使用。

在构建流程的链接阶段，链接器会为每个变量分配 RAM 地址。可供链接器使用的 RAM 通常由链接器配置文件（如 linker script）描述。在图 3.4 B 中，假设链接脚本包含了 RAM1 的信息，但未包含 RAM2 与 RAM3 的信息。结果，链接器把变量放入 RAM1，使 RAM1 中只有地址 0x0001nnnn 以上部分可供 heap_5 使用。 0x0001nnnn 的具体值取决于应用中所有变量大小之和。链接器使 RAM2 和 RAM3 完全未被使用，因此 RAM2 与 RAM3 的全部空间都可供 heap_5 使用。

若直接使用清单 3.3 的代码，会导致 heap_5 在 0x0001nnnn 以下分配的 RAM 与变量占用 RAM 重叠。如果把 xHeapRegions[] 数组中第一个 HeapRegion_t 的起始地址从 0x00010000 改为 0x0001nnnn，则堆不会与链接器使用 RAM 重叠。但这并不是推荐方案，因为：

起始地址可能不易确定。
链接器使用的 RAM 数量在未来构建中可能变化，这会导致必须更新 HeapRegion_t 结构体中使用的起始地址。
构建工具无法知道、也就无法告警链接器使用 RAM 与 heap_5 使用 RAM 是否发生重叠。

清单 3.4 展示了一个更方便、可维护性更高的示例。它声明了一个名为 ucHeap 的数组。ucHeap 是普通变量，因此会成为链接器分配到 RAM1 的数据的一部分。 xHeapRegions 数组中的第一个 HeapRegion_t 结构体描述了 ucHeap 的起始地址与大小，因此 ucHeap 也成为 heap_5 管理内存的一部分。可以逐步增大 ucHeap，直到链接器使用的 RAM 占满 RAM1，如图 3.4 C 所示。

/* Define the start address and size of the two RAM regions not used by
   the linker. */
#define RAM2_START_ADDRESS ( ( uint8_t * ) 0x00020000 )
#define RAM2_SIZE ( 32 * 1024 )

#define RAM3_START_ADDRESS ( ( uint8_t * ) 0x00030000 )
#define RAM3_SIZE ( 32 * 1024 )

/* Declare an array that will be part of the heap used by heap_5. The
   array will be placed in RAM1 by the linker. */
#define RAM1_HEAP_SIZE ( 30 * 1024 )
static uint8_t ucHeap[ RAM1_HEAP_SIZE ];

/* Create an array of HeapRegion_t definitions. Whereas in Listing 3.3 the
   first entry described all of RAM1, so heap_5 will have used all of
   RAM1, this time the first entry only describes the ucHeap array, so
   heap_5 will only use the part of RAM1 that contains the ucHeap array.
   The HeapRegion_t structures must still appear in start address order,
   with the structure that contains the lowest start address appearing first. */

const HeapRegion_t xHeapRegions[] =
{
    { ucHeap,             RAM1_HEAP_SIZE },
    { RAM2_START_ADDRESS, RAM2_SIZE },
    { RAM3_START_ADDRESS, RAM3_SIZE },
    { NULL,               0 }           /* Marks the end of the array. */
};

清单 3.4 描述 RAM2 全部、RAM3 全部和 RAM1 部分区域的 HeapRegion_t 结构体数组

清单 3.4 所示技术的优点包括：

无需使用硬编码起始地址。
HeapRegion_t 结构体中使用的地址将由链接器自动设置，因此即使链接器在后续构建中使用的 RAM 发生变化，地址也始终正确。
分配给 heap_5 的 RAM 不可能与链接器放入 RAM1 的数据重叠。
若 ucHeap 过大，应用将无法通过链接。

3.3 与堆相关的实用函数和宏

3.3.1 定义堆起始地址

heap_1、heap_2 和 heap_4 都从一个由 configTOTAL_HEAP_SIZE 确定大小的静态分配数组中分配内存。本节将这些分配方案统称为 heap_n。

有时需要把堆放在特定内存地址。例如，动态创建任务时分配的任务栈来自堆，因此可能需要把堆放在高速内部存储器中，而不是低速外部存储器中。（另一个将任务栈放入高速存储器的方法见下文小节：将任务栈放入高速内存。）编译期配置常量 configAPPLICATION_ALLOCATED_HEAP 允许应用自行声明数组，以替代原本在 heap_n.c 源文件中的声明。在应用代码中声明该数组后，开发者就可以指定其起始地址。

如果在 FreeRTOSConfig.h 中将 configAPPLICATION_ALLOCATED_HEAP 设为 1，则使用 FreeRTOS 的应用必须分配一个名为 ucHeap 的 uint8_t 数组，其大小由 configTOTAL_HEAP_SIZE 常量确定。

将变量放置到特定内存地址所需语法取决于所用编译器，请参考编译器文档。下面给出两个编译器示例：

清单 3.5 展示 GCC 语法：声明该数组并将其放入名为 .my_heap 的内存段。
清单 3.6 展示 IAR 语法：声明该数组并将其放在绝对地址 0x20000000。

uint8_t ucHeap[ configTOTAL_HEAP_SIZE ] __attribute__ ( ( section( ".my_heap" ) ) );

清单 3.5 使用 GCC 语法声明将被 heap_4 使用的数组，并将其放入名为 .my_heap 的内存段

uint8_t ucHeap[ configTOTAL_HEAP_SIZE ] @ 0x20000000;

清单 3.6 使用 IAR 语法声明将被 heap_4 使用的数组，并将其放在绝对地址 0x20000000

3.3.2 xPortGetFreeHeapSize() API 函数

xPortGetFreeHeapSize() API 函数返回调用时堆中空闲字节数。它不提供堆碎片信息。

heap_3 未实现 xPortGetFreeHeapSize()。

size_t xPortGetFreeHeapSize( void );

清单 3.7 xPortGetFreeHeapSize() API 函数原型

返回值：

xPortGetFreeHeapSize() 返回调用时堆中尚未分配的字节数。

3.3.3 xPortGetMinimumEverFreeHeapSize() API 函数

xPortGetMinimumEverFreeHeapSize() API 函数返回自 FreeRTOS 应用开始执行以来，堆中曾出现过的最小未分配字节数。

xPortGetMinimumEverFreeHeapSize() 返回值可指示应用距离耗尽堆空间最近到什么程度。例如，若该函数返回 200，表示应用启动后某个时刻曾距离堆耗尽仅剩 200 字节。

xPortGetMinimumEverFreeHeapSize() 还可用于优化堆大小。例如，在执行完你已知堆占用最高的代码后，如果该函数返回 2000，则 configTOTAL_HEAP_SIZE 最多可减少 2000 字节。

xPortGetMinimumEverFreeHeapSize() 仅在 heap_4 和 heap_5 中实现。

size_t xPortGetMinimumEverFreeHeapSize( void );

清单 3.8 xPortGetMinimumEverFreeHeapSize() API 函数原型

返回值：

xPortGetMinimumEverFreeHeapSize() 返回自 FreeRTOS 应用开始执行以来，堆中曾出现过的最小未分配字节数。

3.3.4 vPortGetHeapStats() API 函数

heap_4 和 heap_5 实现了 vPortGetHeapStats()，该函数通过引用传参方式填充 HeapStats_t 结构体，且这是它唯一的参数。

清单 3.9 展示了 vPortGetHeapStats() 函数原型。清单 3.10 展示了 HeapStats_t 结构体成员。

void vPortGetHeapStats( HeapStats_t *xHeapStats );

清单 3.9 vPortGetHeapStatus() API 函数原型

/* Prototype of the vPortGetHeapStats() function. */
void vPortGetHeapStats( HeapStats_t *xHeapStats );

/* Definition of the HeapStats_t structure. All sizes specified in bytes. */
typedef struct xHeapStats
{
    /* The total heap size currently available - this is the sum of all the
       free blocks, not the largest available block. */
    size_t xAvailableHeapSpaceInBytes;

    /* The size of the largest free block within the heap at the time
       vPortGetHeapStats() is called. */
    size_t xSizeOfLargestFreeBlockInBytes;

    /* The size of the smallest free block within the heap at the time
       vPortGetHeapStats() is called. */
    size_t xSizeOfSmallestFreeBlockInBytes;

    /* The number of free memory blocks within the heap at the time
       vPortGetHeapStats() is called. */
    size_t xNumberOfFreeBlocks;

    /* The minimum amount of total free memory (sum of all free blocks)
       there has been in the heap since the system booted. */
    size_t xMinimumEverFreeBytesRemaining;

    /* The number of calls to pvPortMalloc() that have returned a valid
       memory block. */
    size_t xNumberOfSuccessfulAllocations;

    /* The number of calls to vPortFree() that has successfully freed a
       block of memory. */
    size_t xNumberOfSuccessfulFrees;
} HeapStats_t;

清单 3.10 HeapStatus_t() 结构体

3.3.5 收集按任务划分的堆使用统计

应用开发者可以使用如下跟踪宏来收集按任务划分的堆使用统计： - traceMALLOC - traceFREE

清单 3.11 展示了一个使用这些跟踪宏收集按任务堆使用统计的实现示例。

#define mainNUM_ALLOCATION_ENTRIES          512
#define mainNUM_PER_TASK_ALLOCATION_ENTRIES 32

/*-----------------------------------------------------------*/

/*
 * +-----------------+--------------+----------------+-------------------+
 * | Allocating Task | Entry in use | Allocated Size | Allocated Pointer |
 * +-----------------+--------------+----------------+-------------------+
 * |                 |              |                |                   |
 * +-----------------+--------------+----------------+-------------------+
 * |                 |              |                |                   |
 * +-----------------+--------------+----------------+-------------------+
 */
typedef struct AllocationEntry
{
    BaseType_t xInUse;
    TaskHandle_t xAllocatingTaskHandle;
    size_t uxAllocatedSize;
    void * pvAllocatedPointer;
} AllocationEntry_t;

AllocationEntry_t xAllocationEntries[ mainNUM_ALLOCATION_ENTRIES ];

/*
 * +------+-----------------------+----------------------+
 * | Task | Memory Currently Held | Max Memory Ever Held |
 * +------+-----------------------+----------------------+
 * |      |                       |                      |
 * +------+-----------------------+----------------------+
 * |      |                       |                      |
 * +------+-----------------------+----------------------+
 */
typedef struct PerTaskAllocationEntry
{
    TaskHandle_t xTask;
    size_t uxMemoryCurrentlyHeld;
    size_t uxMaxMemoryEverHeld;
} PerTaskAllocationEntry_t;

PerTaskAllocationEntry_t xPerTaskAllocationEntries[ mainNUM_PER_TASK_ALLOCATION_ENTRIES ];

/*-----------------------------------------------------------*/

void TracepvPortMalloc( size_t uxAllocatedSize, void * pv )
{
    size_t i;
    TaskHandle_t xAllocatingTaskHandle;
    AllocationEntry_t * pxAllocationEntry = NULL;
    PerTaskAllocationEntry_t * pxPerTaskAllocationEntry = NULL;

    if( xTaskGetSchedulerState() != taskSCHEDULER_NOT_STARTED )
    {
        xAllocatingTaskHandle = xTaskGetCurrentTaskHandle();

        for( i = 0; i < mainNUM_ALLOCATION_ENTRIES; i++ )
        {
            if( xAllocationEntries[ i ].xInUse == pdFALSE )
            {
                pxAllocationEntry = &( xAllocationEntries[ i ] );
                break;
            }
        }

        /* Do we already have an entry in the per task table? */
        for( i = 0; i < mainNUM_PER_TASK_ALLOCATION_ENTRIES; i++ )
        {
            if( xPerTaskAllocationEntries[ i ].xTask == xAllocatingTaskHandle )
            {
                pxPerTaskAllocationEntry = &( xPerTaskAllocationEntries[ i ] );
                break;
            }
        }

        /* We do not have an entry in the per task table. Find an empty slot. */
        if( pxPerTaskAllocationEntry == NULL )
        {
            for( i = 0; i < mainNUM_PER_TASK_ALLOCATION_ENTRIES; i++ )
            {
                if( xPerTaskAllocationEntries[ i ].xTask == NULL )
                {
                    pxPerTaskAllocationEntry = &( xPerTaskAllocationEntries[ i ] );
                    break;
                }
            }
        }

        /* Ensure that we have space in both the tables. */
        configASSERT( pxAllocationEntry != NULL );
        configASSERT( pxPerTaskAllocationEntry != NULL );

        pxAllocationEntry->xAllocatingTaskHandle = xAllocatingTaskHandle;
        pxAllocationEntry->xInUse = pdTRUE;
        pxAllocationEntry->uxAllocatedSize = uxAllocatedSize;
        pxAllocationEntry->pvAllocatedPointer = pv;

        pxPerTaskAllocationEntry->xTask = xAllocatingTaskHandle;
        pxPerTaskAllocationEntry->uxMemoryCurrentlyHeld += uxAllocatedSize;
        if( pxPerTaskAllocationEntry->uxMaxMemoryEverHeld < pxPerTaskAllocationEntry->uxMemoryCurrentlyHeld )
        {
            pxPerTaskAllocationEntry->uxMaxMemoryEverHeld = pxPerTaskAllocationEntry->uxMemoryCurrentlyHeld;
        }
    }
}
/*-----------------------------------------------------------*/

void TracevPortFree( void * pv )
{
    size_t i;
    AllocationEntry_t * pxAllocationEntry = NULL;
    PerTaskAllocationEntry_t * pxPerTaskAllocationEntry = NULL;

    for( i = 0; i < mainNUM_ALLOCATION_ENTRIES; i++ )
    {
        if( ( xAllocationEntries[ i ].xInUse == pdTRUE ) &&
            ( xAllocationEntries[ i ].pvAllocatedPointer == pv ) )
        {
            pxAllocationEntry = &( xAllocationEntries [ i ] );
            break;
        }
    }

    /* Attempt to free a block that was never allocated. */
    configASSERT( pxAllocationEntry != NULL );

    for( i = 0; i < mainNUM_PER_TASK_ALLOCATION_ENTRIES; i++ )
    {
        if( xPerTaskAllocationEntries[ i ].xTask == pxAllocationEntry->xAllocatingTaskHandle )
        {
            pxPerTaskAllocationEntry = &( xPerTaskAllocationEntries[ i ] );
            break;
        }
    }

    /* An entry must exist in the per task table. */
    configASSERT( pxPerTaskAllocationEntry != NULL );

    pxPerTaskAllocationEntry->uxMemoryCurrentlyHeld -= pxAllocationEntry->uxAllocatedSize;

    pxAllocationEntry->xInUse = pdFALSE;
    pxAllocationEntry->xAllocatingTaskHandle = NULL;
    pxAllocationEntry->uxAllocatedSize = 0;
    pxAllocationEntry->pvAllocatedPointer = NULL;
}
/*-----------------------------------------------------------*/

/* The following goes in FreeRTOSConfig.h: */
extern void TracepvPortMalloc( size_t uxAllocatedSize, void * pv );
extern void TracevPortFree( void * pv );

#define traceMALLOC( pvReturn, xAllocatedBlockSize ) \
TracepvPortMalloc( xAllocatedBlockSize, pvReturn )

#define traceFREE( pv, xAllocatedBlockSize ) \
TracevPortFree( pv )

清单 3.11 收集按任务划分的堆使用统计

3.3.6 Malloc 失败钩子函数

与标准库 malloc() 函数类似，当 pvPortMalloc() 无法分配所请求的 RAM 时，会返回 NULL。malloc 失败钩子函数（或回调）是由应用提供的函数，当 pvPortMalloc() 返回 NULL 时会被调用。要触发该回调，必须在 FreeRTOSConfig.h 中将 configUSE_MALLOC_FAILED_HOOK 设置为 1。如果在某个使用动态内存分配来创建内核对象的 FreeRTOS API 内部触发了 malloc 失败钩子，则该对象不会被创建。

若在 FreeRTOSConfig.h 中将 configUSE_MALLOC_FAILED_HOOK 设为 1，则应用必须提供一个名称与原型如清单 3.12 所示的 malloc 失败钩子函数。应用可按自身需要实现该函数。许多 FreeRTOS 示例应用将分配失败视为致命错误，但这并非生产系统最佳实践；生产系统应当能够优雅地从分配失败中恢复。

void vApplicationMallocFailedHook( void );

清单 3.12 malloc 失败钩子函数名称与原型

3.3.7 将任务栈放入高速内存

由于栈会被高频读写，因此应放在高速内存中；但堆未必希望放在同一位置。 FreeRTOS 通过 pvPortMallocStack() 和 vPortFreeStack() 宏，可选地使在 FreeRTOS API 代码中分配的栈使用独立内存分配器。如果希望栈来自 pvPortMalloc() 管理的堆，则保持 pvPortMallocStack() 与 vPortFreeStack() 未定义即可它们默认分别调用 pvPortMalloc() 与 vPortFree()。否则，可如清单 3.13 所示，把这些宏定义为调用应用提供函数。

/* Functions provided by the application writer than allocate and free
   memory from a fast area of RAM. */

void *pvMallocFastMemory( size_t xWantedSize );

void vPortFreeFastMemory( void *pvBlockToFree );

/* Add the following to FreeRTOSConfig.h to map the pvPortMallocStack()
   and vPortFreeStack() macros to the functions that use fast memory. */

#define pvPortMallocStack( x ) pvMallocFastMemory( x )

#define vPortFreeStack( x ) vPortFreeFastMemory( x )

清单 3.13 将 pvPortMallocStack() 与 vPortFreeStack() 宏映射到应用定义的内存分配器

3.4 使用静态内存分配

3.1.4 节列出了动态内存分配的一些缺点。为了避免这些问题，静态内存分配允许开发者显式创建应用所需的每个内存块。这有如下优点：

所有必需内存在编译期即可确定。
所有内存行为都具有确定性。

除此之外还有其他优点，但这些优点也带来一些复杂性。主要复杂性在于：需要增加少量用户函数来管理部分内核内存；其次，需要确保所有静态内存在合适作用域中声明。

3.4.1 启用静态内存分配

在 FreeRTOSConfig.h 中将 configSUPPORT_STATIC_ALLOCATION 设为 1 即可启用静态内存分配。启用后，内核会启用所有内核函数的 static 版本：

xTaskCreateStatic
xEventGroupCreateStatic
xEventGroupGetStaticBuffer
xQueueGenericCreateStatic
xQueueGenericGetStaticBuffers
xQueueCreateMutexStatic
当 configUSE_MUTEXES 为 1 时
xQueueCreateCountingSemaphoreStatic
当 configUSE_COUNTING_SEMAPHORES 为 1 时
xStreamBufferGenericCreateStatic
xStreamBufferGetStaticBuffers
xTimerCreateStatic
当 configUSE_TIMERS 为 1 时
xTimerGetStaticBuffer
当 configUSE_TIMERS 为 1 时

这些函数会在本书对应章节中进行说明。

3.4.2 静态的内核内部内存

启用静态内存分配器后，空闲任务和定时器任务（若启用）将使用由用户函数提供的静态内存。这些用户函数为：

vApplicationGetTimerTaskMemory
当 configUSE_TIMERS 为 1 时
vApplicationGetIdleTaskMemory

3.4.2.1 vApplicationGetTimerTaskMemory

如果 configSUPPORT_STATIC_ALLOCATION 与 configUSE_TIMERS 均启用，内核会调用 vApplicationGetTimerTaskMemory()，让应用创建并返回用于定时器任务 TCB 和定时器任务栈的内存缓冲区。函数还会返回定时器任务栈大小。清单 3.14 给出了该函数的推荐实现。

void vApplicationGetTimerTaskMemory( StaticTask_t **ppxTimerTaskTCBBuffer,
                                     StackType_t **ppxTimerTaskStackBuffer,
                                     uint32_t *pulTimerTaskStackSize )
{
  /* If the buffers to be provided to the Timer task are declared inside this
  function then they must be declared static - otherwise they will be allocated on
  the stack and hence would not exists after this function exits. */
  static StaticTask_t xTimerTaskTCB;
  static StackType_t uxTimerTaskStack[ configMINIMAL_STACK_SIZE ];

  /* Pass out a pointer to the StaticTask_t structure in which the Timer task's
  state will be stored. */
  *ppxTimerTaskTCBBuffer = &xTimerTaskTCB;

  /* Pass out the array that will be used as the Timer task's stack. */
  *ppxTimerTaskStackBuffer = uxTimerTaskStack;

  /* Pass out the stack size of the array pointed to by *ppxTimerTaskStackBuffer.
  Note the stack size is a count of StackType_t */
  *pulTimerTaskStackSize = sizeof(uxTimerTaskStack) / sizeof(*uxTimerTaskStack);
}

清单 3.14 vApplicationGetTimerTaskMemory 的典型实现

由于任何系统（包括 SMP）都只有一个定时器任务，因此该问题的一个有效解法是在 vApplicationGetTimeTaskMemory() 函数中分配静态缓冲区，并把缓冲区指针返回给内核。

3.4.2.2 vApplicationGetIdleTaskMemory

当某个核心没有可调度工作时，会运行空闲任务。空闲任务执行一些后台维护操作，若启用，还可触发用户的 vTaskIdleHook()。在对称多处理系统（SMP）中，其余核心还存在非维护型空闲任务，这些任务在内部以 configMINIMAL_STACK_SIZE 字节静态分配。

调用 vApplicationGetIdleTaskMemory 是为了让应用创建主空闲任务所需缓冲区。清单 3.15 展示了 vApplicationIdleTaskMemory() 函数的典型实现：使用静态局部变量创建所需缓冲区。

void vApplicationGetIdleTaskMemory( StaticTask_t **ppxIdleTaskTCBBuffer,
                                    StackType_t **ppxIdleTaskStackBuffer,
                                    uint32_t *pulIdleTaskStackSize )
{
  static StaticTask_t xIdleTaskTCB;
  static StackType_t uxIdleTaskStack[ configMINIMAL_STACK_SIZE ];

  *ppxIdleTaskTCBBuffer = &xIdleTaskTCB;
  *ppxIdleTaskStackBuffer = uxIdleTaskStack;
  *pulIdleTaskStackSize = configMINIMAL_STACK_SIZE;
}

清单 3.15 vApplicationGetIdleTaskMemory 的典型实现

这是简化描述，因为 heap_2 会在堆区内保存块大小信息，因此切分后两个块大小之和实际上会小于 25。 ↩
这是简化描述，因为 heap_4 会在堆区内保存块大小信息，因此切分后两个块大小之和实际上会小于 200 字节。 ↩
